〇住友電装090型HX・DL・SL防水シリーズオス端子(Mサイズ)青色ワイヤシール(Sタイプ)付 M090WP-HX DL SL-MS

本商品はM側（オス）の端子1本（Mサイズ）と ワイヤーシール（Sサイズ）１個のセット品です。
この組み合わせのより「DLシリーズ」のコネクタに対応するものとなります
尚、嵌合相手側も含まれておりませんのでご注意下さい。

商品内容
端子部
メーカー 住友電装
シリーズ DL/HX/TL/SL
規格サイズ 090
防水 M
表面処理 Sn
素材 黄銅
適応電線サイズ 　0.75-0.85mm2（Mサイズ）メーカー表記
　0.5-1.25mm2　実測（＊注1）

ワイヤーシール部
シリーズ DL/HW
電線仕上がり外径 1.5-2.0mm青色(Sサイズ) 1個 付属

上記の組み合わせで
AVSS0.85電線に対応いたします

端子単体でワイヤーシールが不要の場合はこちら
■端子単体
　「M090WP-HX-DL-SL-wr」

補修用、予備としてもお使いいただけます
■ワイヤーシール
　「WS7165-0118HW」青色（Sサイズ）

サイズ違いの端子とワイヤーシールのセット品もございます

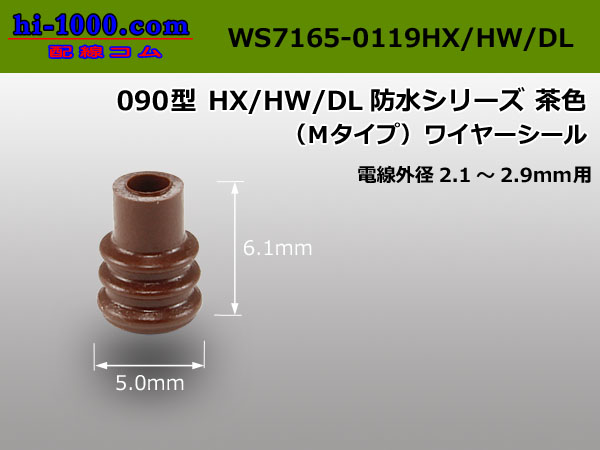

■M端子(Mサイズ)＋ワイヤーシール（Mサイズ）茶色
　「M090WP-HX-DL-SL-MM」

＊注1＝実際の圧着加工は可能です。よってAVSSB0.5/AVS0.5mm2も可能、
　　　　数値を気にされる方はメーカー表記に準じてください。
