オムロン(OMRON) MY2N-D2 DC12V ミニパワーリレー NN
487円
オムロン(OMRON) MY2N-D2 DC12V ミニパワーリレー NN
定格 商品分類 ダイオード・動作表示灯内蔵形
コイル定格 DC12V 72.7mA
コイル抵抗 165Ω
動作電圧（セット電圧） 80%以下
復帰電圧（リセット電圧） 10%以上
最大許容電圧 定格電圧の110%
消費電力 約0.9W
表示灯 あり
コイルサージ吸収機能 あり
接点構成 2c
接触機構 シングル
接点材質 接点材質(母材): Ag
接点材質(表面処理): 処理なし
接点定格負荷 AC220V 5A （抵抗負荷(cosφ=1)）
AC220V 2A （誘導負荷(cosφ=0.4)）
DC24V 5A （抵抗負荷）
DC24V 2A （誘導負荷(L/R=7ms)）
最大開閉電圧 AC250V （抵抗負荷(cosφ=1)）
AC250V （誘導負荷(cosφ=0.4)）
DC125V （抵抗負荷）
DC125V （誘導負荷(L/R=7ms)）
最大開閉電流 AC: 5A （抵抗負荷(cosφ=1)）
AC: 5A （誘導負荷(cosφ=0.4)）
DC: 5A （抵抗負荷）
DC: 5A （誘導負荷(L/R=7ms)）
故障率 DC5V 1mA(P水準、参考値)
周囲温度範囲 使用時: -55〜70℃
保存時: -55〜60℃
（ただし、氷結、結露しないこと）
周囲湿度範囲 使用時: 5〜85% RH
保存時: 5〜85% RH
（ただし、氷結、結露しないこと）
▼ [動画]PYF→PYFZへリニューアル ▼
視聴ページへ(外部サイト)
定格
| 商品分類 |
単安定
動作表示灯・ダイオード内蔵形 |
| コイル定格 |
DC12V 72.7mA |
| コイル抵抗 |
165Ω |
| 動作電圧（セット電圧） |
80%以下 |
| 復帰電圧（リセット電圧） |
10%以上 |
| 最大許容電圧 |
定格電圧の110% |
| 消費電力(単安定) |
0.9W |
| 動作表示 |
LED |
| コイルサージ吸収機能 |
ダイオード |
| 接点構成 |
2c |
| 接触機構 |
シングル |
| 接点材質 |
接点材質(母材): Ag
接点材質(表面処理): 処理なし |
| 接点定格負荷 |
AC220V 5A （抵抗負荷(cosφ=1)）
AC220V 2A （誘導負荷(cosφ=0.4)）
DC24V 5A （抵抗負荷）
DC24V 2A （誘導負荷(L/R=7ms)） |
| 最大開閉電圧 |
AC250V （抵抗負荷(cosφ=1)）
AC250V （誘導負荷(cosφ=0.4)）
DC125V （抵抗負荷）
DC125V （誘導負荷(L/R=7ms)） |
| 最大開閉電流 |
AC: 5A （抵抗負荷(cosφ=1)）
AC: 5A （誘導負荷(cosφ=0.4)）
DC: 5A （抵抗負荷）
DC: 5A （誘導負荷(L/R=7ms)） |
| 最大開閉容量 |
AC: 1100VA （抵抗負荷(cosφ=1)）
AC: 440VA （誘導負荷(cosφ=0.4)） |
| 故障率 |
DC5V 1mA(P水準、参考値) |
| 周囲温度範囲 |
使用時: -55〜60℃
（ただし、氷結、結露しないこと） |
| 周囲湿度範囲 |
使用時: 5〜85% RH
（ただし、氷結、結露しないこと） 性能
| 接触抵抗 |
50mΩ以下、DC5V 1A通電の電圧降下法による |
| 動作時間 |
20ms以下 |
| 復帰時間 |
20ms以下 |
| 最大開閉頻度（機械的） |
18000回/h |
| 最大開閉頻度（電気的） |
1800回/h |
| 絶縁抵抗 |
コイルと接点間: 100MΩ以上 （DC500V絶縁抵抗計にて）
異極接点間: 100MΩ以上 （DC500V絶縁抵抗計にて）
同極接点間: 100MΩ以上 （DC500V絶縁抵抗計にて） |
| 耐電圧 |
コイルと接点間: AC2000V 50/60Hz 1min （リーク電流3mA 50/60Hz 1min）
異極接点間: AC2000V 50/60Hz 1min （リーク電流3mA 50/60Hz 1min）
同極接点間: AC1000V 50/60Hz 1min （リーク電流3mA 50/60Hz 1min） |
| 耐振動（耐久） |
10〜55〜10Hz 片振幅 0.5mm (複振幅 1.0mm) 各方向 2h （可変振動を各方向に2時間加えた後、構造・特性に異常のないこと） |
| 耐振動（誤動作） |
10〜55〜10Hz 片振幅 0.5mm (複振幅 1.0mm) 各方向 |
| 耐衝撃（耐久） |
1000m/s**2 各方向 3回 （衝撃を各方向に3回加えた後に、構造・特性に異常のないこと） |
| 耐衝撃（誤動作） |
200m/s**2 （衝撃を各方向に3回加え1ms以上の接点開離がないこと） |
| 耐久性（機械的） |
1億回以上 |
| 耐久性（電気的） |
50万回以上 |
| 保護構造 |
閉鎖型(ケース入り) |
| 適用規格（UL） |
規格番号: UL508
ファイルNo.: E41515 |
| 適用規格（CSA） |
規格番号: C22.2 No.0, No.14
ファイルNo.: LR31928 |
| 適用規格（VDE） |
112467UG |
| 適用規格（TUV） |
R50030064 |
| 適用規格（LR） |
98/10014 |
| 端子構造 |
プラグイン端子 |
| 質量 |
約35g
配送について
 |
このページをスマホ・ケータイで表示する
ログインして「お気に入りリストに追加する」とすぐこのページを表示できます。
|
|
|
オムロン(OMRON) MY2N-D2 DC12V ミニパワーリレー NN
杉山貴子 5
頼まれて購入しました。
AJIDES 長袖クルースウェット おさる 4
ハーレー48に取り付けました(^-^)気持ち軽くなった感じですが半クラや、ロングランになると違いがあり、楽になりました、今悩んでいる人は購入オススメします少しの知識があれば15分もあれば交換可能です
DUNLOP 110 80-18 58H GT601 リア TL(チューブレスタイヤ) DAYTONA (デイトナ) バイク用 ブレーキパッド (ハイパー) ハイパーパッド 20097 OMRON オムロン ミニパワーリレー MY2-DC24 大人女性の
たくぼん 5
『Ploom TECH+with』を入れるには完璧すぎた。
TOMBO トンボ べビーハーモニカ(ペンダント型) No.1204N シルバー 2個セット ガーデンライト 屋外 防水 IP65 5W LSG-5 ビームテック ふるさと納税 土佐市 天然本鮪 大トロ400g、ネギトロ400g(200g×2) 菅野和光 5
軽くて小さく腰に付けても気にならないのが気に入っています。ベルトがないパンツにもしっかりホールドしてくれるのでカギなど落とす不安がないです。カラビナと組み合わせればスポーツ、レジャーにとても便利だと思います(^^)
素早い対応で大変助かりました。
ぜひ次の機会もお願いしたいと思います。
金具 金属素材 omron オムロン リレーの人気商品・通販・価格比較 - 価格.com
エレコム キーボード ワイヤレス 無線 フルサイズ メンブレン ホワイト TK-FDM106TWH ( 1台 ) エレコム(ELECOM) 特別訳あり特価】 オムロン MY2 DC12 ミニパワーリレー advonlinecompanyou.com
りゅうりゅう 4
端子が歪んで着いていたり、端子にプラスとマイナスの表示が無かったりと、安いものは安いなりの作りだなと思いました。しかし、音質と音量は満足いくものでしたので、評価は４としました。耐久性については、まだ分かりません。
アウトレットパーク MY2N-D2 4箱(40個)セット DC24V その他 - nowsushi.com.br
新しく着き ５０個セット 新品純正☆ DC24V オムロン ミニパワーリレー MY2N-D2 - その他 - hlt.no

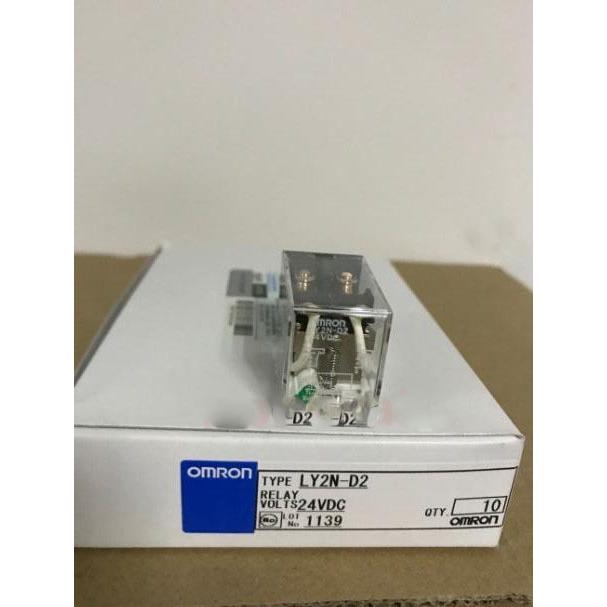

PINK-latte ピンク ラテ あったかビッグパーカー 10個入りセット 新品 OMRON オムロン 保証付き DC24V LY2N-D2 リレー 24VDC
