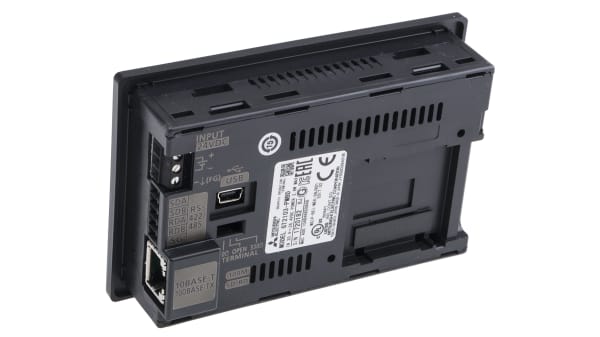

三菱電機 GT2103-PMBDS GOT本体 (3.8型) (解像度: 320×128) (メモリ3MB DC24V) NN

●3.8型[320×128ドット]
●TFTモノクロ(白/黒)液晶
●バックライト5色LED(白/緑/ピンク/橙/赤)
●メモリ3MB DC24V
●シリアルI/F RS-232 RS-422/485
●高解像度TFT液晶、５色バックライト(白/緑/橙/ピンク/赤)を搭載したエントリーモデル
●高解像度TFT液晶を採用し、従来比(GT1020比)の4倍となる320×128ドット、モノクロ32諧調により、美しい表示が可能になりました。
●RS-422/485、RS-232、USBデバイスを標準装備。
●オプションのGT21-03SDCD形SDメモリカードユニットを接続すると最大32GBまでのSDメモリカードを装着することができます。
●ロギング、マルチチャンネル、FAトランスペアレント等、豊富な機能に対応ました。

カテゴリ

GOT本体

シリーズ

GOT2000

分類

小型:3.7〜4.5型

製品形名

GT2103-PMBDS

モデル名

GT21

適合する規格

UL/cUL、CE(EMC)、KC

表示部

種類

TFTモノクロ(白/黒)液晶

画面サイズ

3.8型

解像度

320×128[ドット]

表示サイズ

89.0(W)×35.6(H)[mm]

表示文字数

16ドット標準フォント時：20字×8行(全角)
12ドット標準フォント時：26字×10行(全角)

表示色

モノクロ(白/黒)32諧調
5色LED(白/緑/ピンク/橙/赤)

輝度調整

32段階調整

登録可能最大画面数

2048画面

バックライト

種類

5色LED(交換不可)

寿命

約50,000時間(周囲温度25℃で表示輝度が50%となる時間)

色

5色　白/緑/ピンク/橙/赤

タッチパネル

方式

アナログ抵抗膜式

キーサイズ

最小2×2[ドット](1キーあたり)

同時押し点数

同時押し不可(1点のみタッチ可能)

寿命

100万回以上(操作力0.98N以下)

人感センサ

検出距離

検出温度

ユーザメモリ

メモリ容量

格納用メモリ（ROM）：3MB

寿命（書込み回数）

10万回

内部時計精度

内蔵インタフェース

バス

RS-422/485(兼用)

1ch　伝送速度：115200/57600/38400/19200/9600/4800bps
コネクタ形状：コネクタ端子台9ピン

RS-232

1ch　伝送速度：115200/57600/38400/19200/9600/4800bps
コネクタ形状：MINI-DIN6ピン(メス)

USB(デバイス)

1ch
最大転送速度：Full-Speed 12Mbps
コネクタ形状：USB Mini-B

USB(ホスト)

SDメモリカード

1ch SDHC対応(最大32GB)
別売SDメモリカードユニット(GT21-03SDCD)の装着が必要です。

ブザー出力

単音色(音長の調整可)

POWER LED

保護構造

前面部：IP67F　盤内部：IP2X

外形寸法

113(W)×74(H)×27(D)[mm]

パネルカット寸法

105(W)×66(H)[mm]

質量(取付け金具を除く)

0.2[kg]

使用周囲温度

0〜55℃(横置き)，0〜50℃(縦置き)

保存周囲温度

-20℃〜60℃

使用周囲湿度

10〜90％RH、結露なきこと

保存周囲湿度

10〜90％RH、結露なきこと

耐振動

適合規格

JIS B 3502、IEC 61131-2に適合

断続的な振動がある場合

lt;周波数:5〜8.4Hzgt;片振幅 3.5mm、掃引回数X、Y、Z 各方向10回
lt;周波数:8.4〜150Hzgt;加速度 9.8m/s2、掃引回数X、Y、Z 各方向10回

連続的な振動がある場合

lt;周波数:5〜8.4Hzgt;片振幅 1.75mm
lt;周波数:8.4〜150Hzgt;加速度 4.9m/s2

耐衝撃

JIS B 3502、IEC 61131-2に適合(147m/s2 (15G)、XYZ3方向各3回)

使用雰囲気

油煙、腐食性ガス、可燃性ガスがなく、導通性の埃がひどくないこと、直射日光があたらないこと（保存時も同様）

使用標高

2000m以下

設置場所

制御盤内

オーバーボルテージカテゴリ

II以下

汚染度

2以下

冷却方式

自冷

入力電源電圧

DC24V(+10％、-15％)

消費電力

最大負荷時

1.9W以下

バックライト消灯時

1.3W

突入電流

30A以下(1ms、周囲温度25℃、最大負荷時)

許容瞬停時間

5ms以内

ノイズ耐量

ノイズ電圧1000Vp-p、ノイズ幅1μs
(ノイズ周波数30〜100Hzのノイズシミュレータによる)

耐電圧

電源端子一括⇔アース間 AC500V 1分間

絶縁抵抗

電源端子一括⇔アース間 DC500V 絶縁抵抗計にて10MΩ以上

適合電線サイズ

1本配線：単線0.14〜1.5mm2(AWG26〜AWG16)
より線0.14〜1.0mm2(AWG26〜AWG16)
絶縁スリープ付棒端子0.25〜0.5mm2(AWG24〜AWG20)
2本配線：単線0.14〜0.5mm2(AWG26〜AWG20)
より線0.14〜0.2mm2(AWG26〜AWG24)

適合圧着端子

AI 0.25-6BU(AWG24)，AI 0.34-6TQ(AWG22)，AI 0.5-6WH(AWG20)(フェニックス・コンタクト(株)製)
カシメ工具：CRIMPFOXZA3(フェニックス・コンタクト(株)製)

適合締付トルク(端子台端子ネジ)

0.22〜0.25[N・m]

接地

D種接地(第3種接地)、接地不可の時は盤に接続のこと
● 表示部：液晶パネルは、特性として輝点(常時点灯している点)と黒点(点灯しない点)が発生する場合があります。液晶パネルには大変多くの表示素子があるため、輝点・黒点の発生を100%は発生しないようにすることはできません。また、液晶パネルの個体差により、色調の違いや明るさのムラ，ちらつきが生じることがあります。これらは製品の不良または故障でなく特性ですので、あらかじめご了承ください。振動や衝撃、または表示色によっては、ちらつきが発生することがあります。
● バックライト寿命：GOTのスクリーンセーブ/バックライトOFF機能を使用することにより、表示部の焼き付き防止やバックライトの寿命を延ばすことができます。
● タッチパネル：スタイラスペンを使用する場合の寿命は10万回。仕様（材質:ポリアセタール樹脂／先端半径:0.8mm以上）を満たすものを使用してください。
● タッチパネル（同時押し）：タッチパネルを同時に2点以上押した場合、押した点の中心付近にスイッチがあると、そのスイッチが動作することがあります。タッチパネルを同時に2点以上押さないでください。
● 内蔵インタフェース（SDメモリカード）：別売SDメモリカードユニット(GT21-03SDCD)の装着が必要です。
● 外形寸法：SDメモリカードユニット(GT21-03SDCD)装着時は113(W)×74(H)×32(D)[mm]です。
● 保護構造：お客様のあらゆる環境を保証するものではありません。また、油や薬品が長時間かかる環境、オイルミストが充満する環境ではご使用になれない場合があります。
● 使用周囲温度：使用周囲温度はGOTを設置した制御盤内部の温度を含みます。
● 使用標高：標高0mの大気圧以上に加圧した環境で使用または保存しないでください。使用した場合は、誤動作する可能性があります。制御盤内を加圧によりエアパージすると、気圧によって表面シートが浮いてタッチパネルが押しにくくなったり、シートがはがれる恐れがあります。
● オーバーボルテージカテゴリ：その機器が公衆配電網から構内の機械装置に至るまでのどこの配電部に接続されていることを想定しているかを示します。カテゴリIIとは、固定設備からの給電される機器などに適用されます。定格300Vまでの機器の耐サージ電圧は2500Vです。
● 汚染度：その機器が使用される環境における導電性物質の発生度合を示す指標です。汚染度2とは、非導電性の汚染しか発生せず、条件によっては凝結による一時的な導電が起こりうる環境です。
